型號

項目

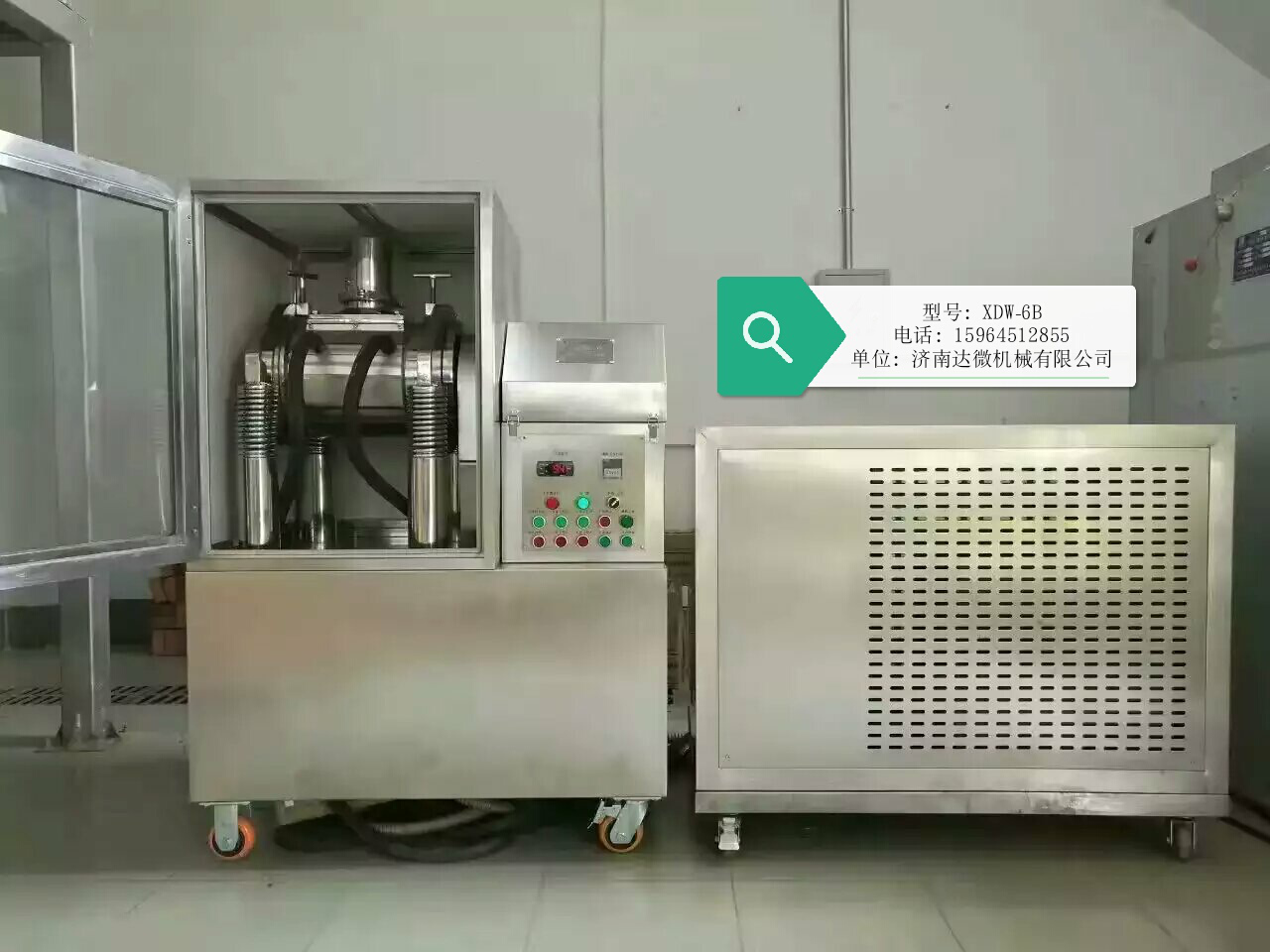

XDW-6B 超微粉碎機（低溫細胞破壁機）

主機

系統

用途

該設備能夠用于超細粉碎(細胞破壁)?？蛇m用于任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。

功率KW

1.1 （電壓：380V（三項））安徽皖南電機

主軸承

進口NSK

公稱容積

6.3L

磨筒壁厚

1 0 mm

鋼棒裝入量

32±0.2Kg

翻轉限位

雙螺旋式

翻轉機構

全密閉結構支撐

磨介材質

食品藥品級 優質 304不銹鋼

介質尺寸

直徑 20X174 mm

研磨方式

振動式

振幅

6 mm 可調

料筒

2只

裝料量

1.2L

冷卻系統

冷卻連接

低溫橡膠軟管+保溫管連接

低溫配置

全密閉3P,-25攝氏度 ， 進口 壓縮機 （法國泰康）

制冷方式

壓縮機低溫冷凍

功率KW

2. 4 (380V)

水套

外水套帶保溫

制冷方式

冷卻液 循環降溫

冷卻水連接方式

低溫橡膠軟管+ 橡塑 保溫管連接

溫控器

有

電器控制

重要 元件由引進技術生產，其余國產件 .

隔音罩

低噪音不銹鋼復合隔音罩

外型尺寸 (mm)

主 機: L 1030× W 750× H 1500

制冷機: L 120 0× W 75 0× H 94 0 mm

重量(KG)

主機:480KG 制冷機:250KG

設備技術

1 、全密閉不分級技術：為保存藥效成份而采用的全密閉多磨不篩技術，有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。

2 、壓縮式微粉碎技術：為提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。

3 、動態優化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優化適配的技術。

4 、機電一體化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產生品質不穩定、受污染等現象。

5 、全面自動化技術：具備單機多功能自動化（ FMC 柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。

6 、潔凈安全化技術：達微超微粉碎機系列嚴格按 GMP 標準設計制造，能夠滿足制藥粉體裝備的特殊要求。

設備特征

1 、安全性強：與物料接觸的部位均為拋光不銹鋼，其材質為醫藥食品機械通用材質 ( 也可根據用戶要求改為其它金屬材質 ) ，避免砷、鎘、汞、鉛、銅等重金屬混入。

2 、潔凈衛生：內外面平滑、一機多用、減少污染、減輕洗凈作業負擔；粉碎過程全密閉無粉塵溢出，充分改善作業環境，有效成份不損失。

3 、采用復合（透明）隔聲罩，噪音大大降低。

4 、易拆卸 ( 組裝）、易清洗、易換料?？捎盟?、壓縮空氣、酒精、蒸汽等清洗、消毒。

5 、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。

6 、維護方便：結構緊湊、占地面積小，維修養護方便。

7 、改善環境：全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生，可改善工作環境。

8 、提高效率： 100% 粉碎，無藥渣剩余。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。

9 、廣譜適應：對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高于 98% 。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。

10 、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎，冷凍系統低溫度可達零下 25 ℃ ( 高檔低溫配置 ) 。

物料適應

廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統.

產能 kg/h

普通中藥材 ( 食品 ) 0.5 -1 .5 kg/h ， -300 目 90-9 8 % 。靈芝孢子粉產量 0. 4 - 0.6 kg/h （ 2500 目） ，破壁率 90-9 8 % 。

整機外觀

全不銹鋼外觀，全封閉

放置場地

可放于GLP實驗室或10萬級GMP潔凈車間

交貨周期

2 0個工作日

其他說明

電源:3相/380; 循環冷卻系統

名 稱

型號及規格

單 位

數量

備 注

主

機

部

分

1

主機

XDW- 6 B

臺

1

2

隔聲罩

復合隔章罩

臺

1

不銹鋼外觀

3

冷凍機

3HP

臺

1

不銹鋼外觀

附

件

部

分

1

扳手

12-14

件

1

2

緊固套筒

19

套

1

3

冷凍管

Φ 8 × 14

根

2

5 米 / 根

4

保溫管

根

7

1.8 米 / 根

5

軟連接 皮帶

塊

4

6

料筒

不銹鋼

只

1

7

密封墊

Φ 130

件

1

8

喉箍

Φ 13 -20

個

10

包

裝

箱

及

固定附件

1

主機包裝箱

個

1

木箱

2

附件箱

個

1

紙箱

3

固定套

Φ 75 ×Φ 90 ×36

件

4

4

雙頭螺栓

M12 ×320

件

3 － 4 件

5

皮帶防護罩

不銹鋼

件

1

6

其它

名稱

品牌

型號

數量

電源總開關

施耐德

GV2-ME16

1

電源開關安裝盒

施耐德

1

斷路器

施耐德

GV2-ME10

2

時間繼電器

無錫明達

JSS20-CE ， 110V

1

交流接觸器

耀華

CJX2-1210 ， 110V

5

帶燈綠色按鈕

耀華

LA38

3

綠色按鈕開關

耀華

LA38

2

紅色停止按鈕

耀華

LA38

4

電源指示燈

耀華

1

液位警界燈

耀華

24V

1

熔斷器座

耀華

RT18-32

4

熔芯

耀華

2A

4

隔離變壓器

耀華

BV50

1

輔助觸頭

耀華

F4 － 20

1

航空插頭

國產

14 芯

2 套

接線端子

國產

2.5 平方

28

溫度控制顯示儀

上海精創

3010 型

1

型號

DWL03

機組特性

制冷量

KW

6.2

Kcal/h

2691.1

TR

0.89

整機功率

KW

2.4

整機運轉電流

A

5.2

壓縮機

數量

1臺

輸入功率

KW

2.2

工作電流

A

4.4

工作電壓

V

380

循環防凍液

水管接口直徑

mm

10

種類

乙二醇兌水1：1

冷凝風機

輸入功率

KW

0.55

工作電流

A

1.4

增壓泵

輸入功率

KW

0.09

揚程

m

5

流量

L/min

13

循環泵

輸入功率

KW

0.125

揚程

m

20

流量

L/min

33

防凍液水箱容積

L

65

外形尺寸

長

mm

1200

寬

mm

750

高

mm

940

制冷劑

R404A

制冷劑充注量（ kg ）

2

低 制冷 溫度(可調)

-10 ～- 25 ℃

整機重量

kg

250

序號

名稱

品牌

產地

備注

1

壓縮機

泰康

法國

3HP

2

微電腦溫度控制儀

精創

上海

上海

3

交流接觸器

耀化

浙江

國產名牌

4

斷路保護器

施耐德

法國

進口品牌

5

翅片式冷凝器

東威

江蘇鹽城

國產

6

儲液器

法斯克

天津

國產

7

冷凝風機

馬爾

杭州

國產

8

膨脹閥

丹佛斯

法國

進口

9

電磁閥

奉申

上海

國產

10

過濾器

鴻森

浙江

國產

11

板式換熱器

烽煌

浙江

國產

12

壓力表

鴻森

浙江

國產

13

壓力控制器

丹佛斯

法國

進口

14

增壓泵

威樂

法國

進口

15

循環泵

利歐

上海

國產

16

制冷劑

金典

浙江

國產
